G536A
-
产品特点
UMTS, LTE Band
PCB Soldering Re-flow
Wide Operation Temperature Range -40 ~ 85℃
Compact Package Design for PCB Applications -

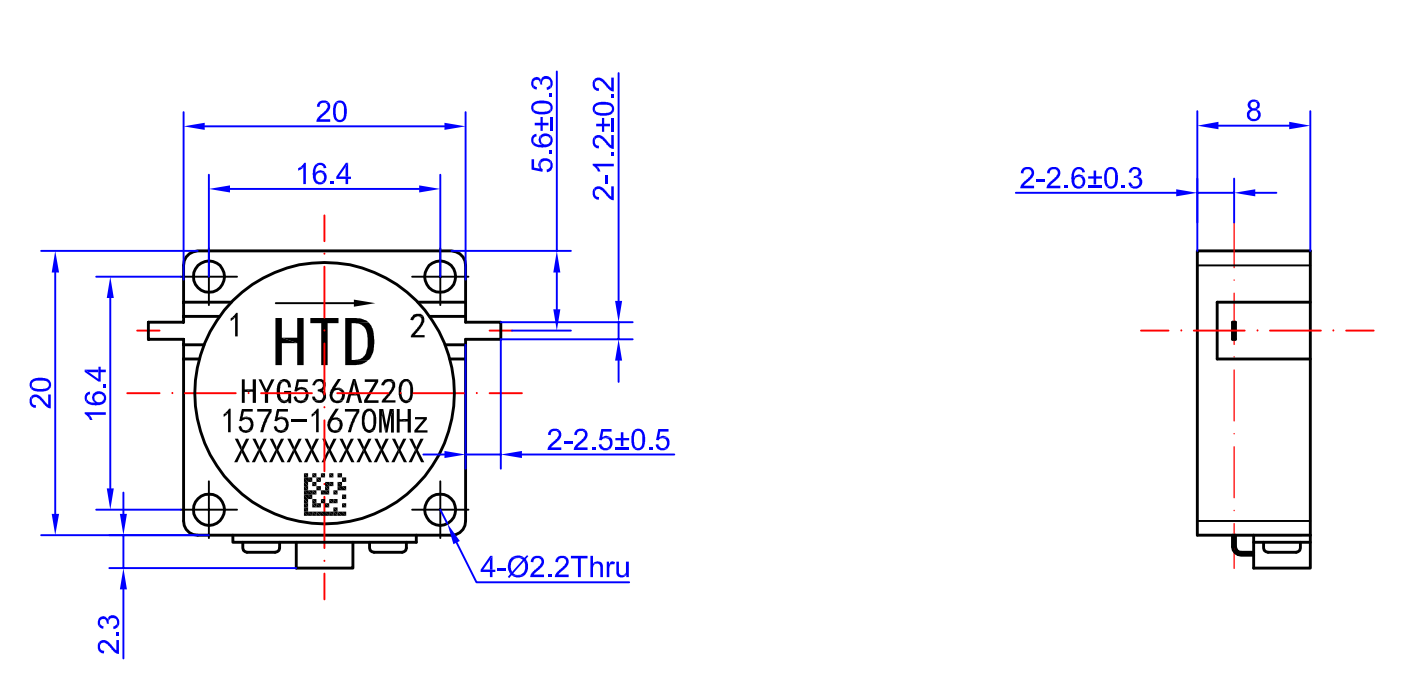

尺寸展示
-
规格参数
型号
频率（GHz）
F1频率（GHz）
F2中心频率
(GHz)带宽
（GHz）隔离度
（dB）MIN插入损耗
（dB）MAX驻波比
MAX功率
（W）IMD
(@2X43dBm)
(-dBc)MAXG536A [2570-2690]MHz 2.570 2.690 2.6300 0.120 22 0.25 1.17 60 - G536A [2500-2570]MHz 2.500 2.570 2.5350 0.070 23 0.25 1.15 60 - G536A [2320-2370]MHz 2.320 2.370 2.3450 0.050 23 0.25 1.15 60 - G536A [2200-2300]MHz 2.200 2.300 2.2500 0.100 23 0.25 1.15 60 - G536A [2110-2170]MHz 2.110 2.170 2.1400 0.060 25 0.25 1.15 60 - G536A [2000-2500]MHz 2.000 2.500 2.2500 0.500 18 0.35 1.28 100 - G536A [1930-1990]MHz 1.930 1.990 1.9600 0.060 23 0.25 1.15 60 - G536A [1920-1980]MHz 1.920 1.980 1.9500 0.060 23 0.25 1.15 60 - G536A [1805-1880]MHz 1.805 1.880 1.8375 0.075 25 0.25 1.15 60 - G536A [1710-1785]MHz 1.710 1.785 1.7475 0.075 23 0.25 1.15 60 - G536A [920-925]MHz 0.920 0.925 0.9225 0.005 23 0.3 1.15 60 - G536A [869-894]MHz 0.869 0.894 0.8815 0.025 25 0.3 1.15 100 - G536A [885-915]MHz 0.885 0.915 0.900 0.030 23 0.3 1.15 60 - G536A [840-845]MHz 0.840 0.845 0.843 0.005 23 0.3 1.15 60 - G536A [832-860]MHz 0.832 0.860 0.846 0.028 23 0.3 1.15 60 - G536A [820-835]MHz 0.820 0.835 0.828 0.015 23 0.3 1.15 150 -
