G105D

• Product Features

  UMTS, LTE Band
  PCB Soldering Re-flow
  Wide Operation Temperature Range -45 ~ 125℃
  Compact Package Design for PCB Applications

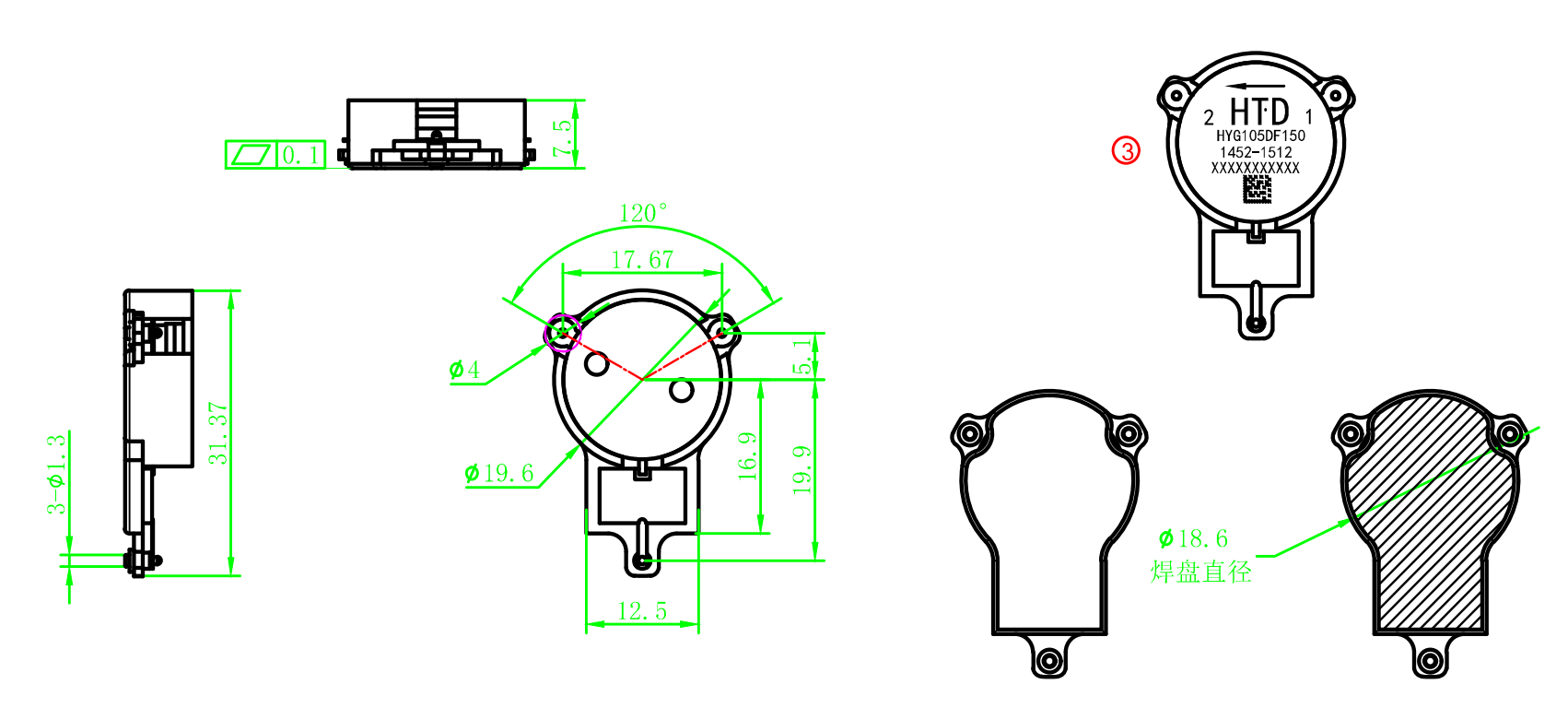

• Size Display



• Specification Parameters

  Model		Frequency（GHz） F1	Frequency（GHz） F2	Center Frequency (GHz)	Bandwidth （GHz）	Isolation （dB）MIN	INS LOSS （dB）MAXen	VSWR MAX	Power (W)	IMD (@2X43dBm) (-dBc)MAX
  HYG105DF150-30(2600-2720)MHz											2.600	2.720	2.6600	0.120	28	0.15	1.12	150	-72
  HYG105DZ150-30(2110-2170)MHz		2.110	2.170	2.1400	0.060	25	0.2	1.12	150	-76
  HYG105DZ150-30(1805-1880)MHz		1.805	1.880	1.8425	0.075	28	0.15	1.12	150	-72
  HYG105DF150-30(925-960)MHz		0.925	0.960	0.9425	0.035	25	0.35	1.15	150	-72
  HYG105DZ150-30(851-894)MHz		0.851	0.894	0.8725	0.043	23	0.25	1.15	150	-70
  HYG105DF150-30(791-821)MHz		0.721	0.821	0.7710	0.100	23	0.25	1.19	150	-72
