H547A

• Product Features

  UMTS, LTE Band
  PCB Soldering Re-flow
  Wide Operation Temperature Range -40 ~ 85℃
  Compact Package Design for PCB Applications

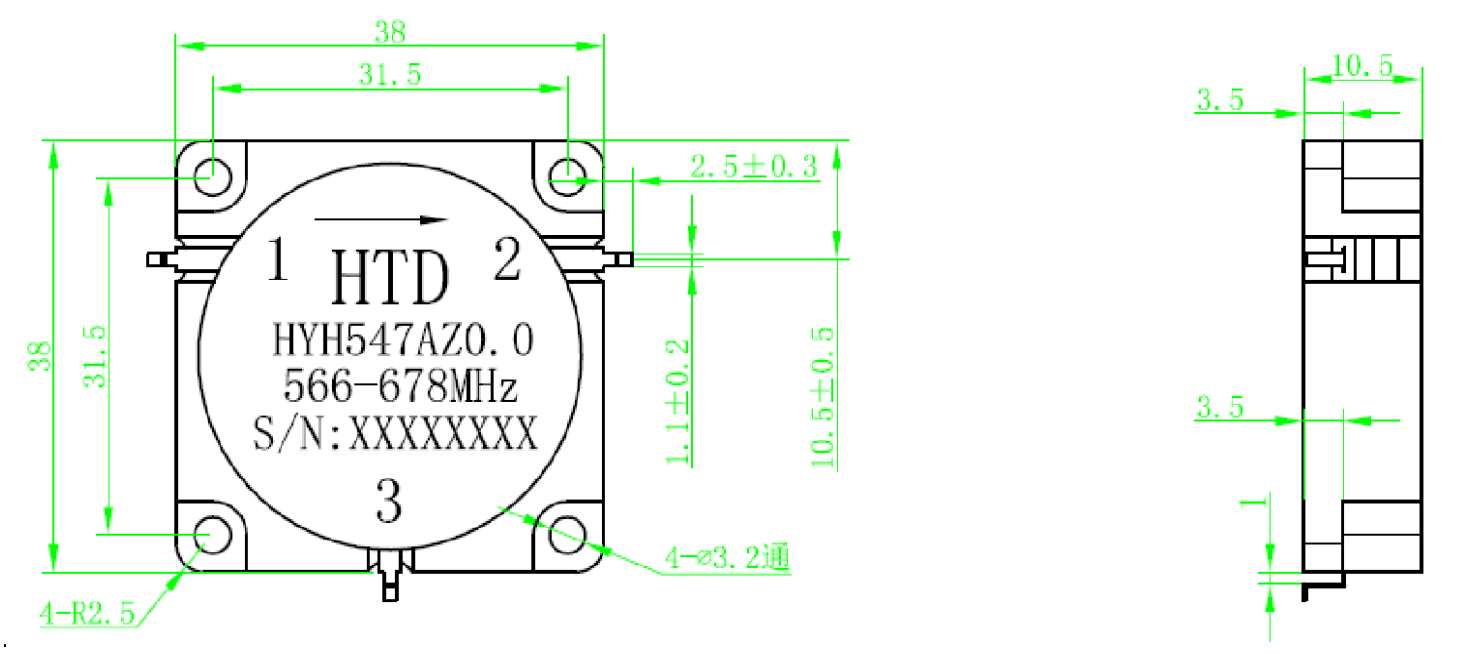

• Size Display



• Specification Parameters

  Model		Frequency（GHz） F1	Frequency（GHz） F2	Center Frequency (GHz)	Bandwidth （GHz）	Isolation （dB）MIN	INS LOSS （dB）MAXen	VSWR MAX	Power (W)	IMD (@2X43dBm) (-dBc)MAX
  H547A0.0[566-678]MHz											0.566	0.678	0.6220	0.112	20	0.45	1.22	150	-65
  H547A0.0[470-520]MHz		0.470	0.520	0.4950	0.050	20	0.35	1.22	200	-
  H547A0.0[415-425]MHz		0.415	0.425	0.4200	0.010	22	0.35	1.17	200	-
  H547A0.0[395-435]MHz		0.385	0.435	0.4050	0.040	19	0.45	1.25	150	-60
  H547A0.0[360-370]MHz		0.360	0.370	0.365	0.010	23	0.25	1.15	150	-
